Como especificar etiquetas plásticas de gravação para painéis elétricos

Como especificar etiquetas plásticas de gravação para painéis elétricos

Etiquetas de gravação em painéis elétricos devem ser tratadas como peças de engenharia controladas. Uma especificação útil conecta cada etiqueta ao desenho aprovado, define o material e a rota de processamento e registra dimensões, montagem e condições de serviço antes da produção.

Por que uma etiqueta de painel elétrico é mais do que um pedaço de texto

Um gabinete de controle pode conter meios de desconexão, alimentadores, disjuntores, chaves seletoras, lâmpadas indicadoras, terminais, instruções de manutenção e sistemas de múltiplas tensões. Etiquetas gravadas em painéis elétricos ao redor desses componentes ajudam os operadores e técnicos a conectar o dispositivo físico a um desenho, sequência de operação ou procedimento de manutenção. Um rótulo visualmente atraente não é útil se a sua redação estiver errada, se a sua posição for ambígua ou se se tornar ilegível no ambiente real.

Nos Estados Unidos, OSHA 29 CFR 1910.303(f) afirma que certos meios de desconexão e circuitos devem ser marcados de forma legível para indicar sua finalidade e que as marcações exigidas devem ser suficientemente duráveis ​​para o ambiente envolvido. Este é um princípio de design importante, mas não significa que uma folha de plástico torne automaticamente um painel compatível com OSHA. O projetista do equipamento, o construtor do painel e a autoridade competente devem determinar quais regras se aplicam, o que cada marcação deve dizer e onde deve ser instalada.

UL 508A é um padrão separado para painéis de controle industriais. A UL Solutions explica que oficinas de painéis qualificadas precisam de pessoal capaz de interpretar e aplicar seus requisitos. A LYSHIRE fornece materiais de gravação e pode revisar os requisitos de etiqueta acabada, mas isso não substitui o processo de certificação ou a responsabilidade de engenharia do construtor do painel.

Comece com o cronograma de identificação aprovado

A entrada de produção mais segura é um cronograma ou desenho controlado da etiqueta, e não texto copiado de um e-mail ou fotografia. Dê a cada item uma referência única que o vincule ao painel, localização e revisão do desenho. Se o pedido contiver dados variáveis, use uma planilha estruturada ou um pacote de arte aprovado com uma relação clara entre linha e peça.

Confirme letras maiúsculas, pontuação, unidades, notação de tensão, abreviaturas, quebras de linha, símbolos e idioma. Indique se os caracteres devem atender a uma altura ou largura mínima de traço. Se a etiqueta incluir um número de série, etiqueta do equipamento, código QR ou código de barras, forneça o formato dos dados e o método de verificação. O gravador não deve adivinhar a terminologia de engenharia ou “corrigir” um código sem aprovação por escrito.

Um campo de revisão é particularmente importante para pedidos repetidos. Quando o projeto de uma máquina muda, uma etiqueta antiga, mas visualmente semelhante, pode criar um erro de manutenção. Registre o número do desenho, a revisão, a data de aprovação e qualquer texto substituído e mantenha as etiquetas obsoletas separadas fisicamente do lote liberado.

Defina a função de cada tipo de etiqueta

Estes grupos podem partilhar uma família material, mas não partilham necessariamente a mesma função de conformidade. Por exemplo, uma legenda de seletor gravada e uma marca de certificação não são intercambiáveis. Nunca reproduza uma marca de certificação, placa de identificação ou etiqueta de segurança regulamentada sem autorização e os requisitos de marcação aplicáveis.

Selecione as cores da face e do núcleo nos requisitos do projeto

O plástico gravado em duas camadas cria contraste removendo uma fina camada frontal e expondo um núcleo de cor diferente. Combinações comuns como preto/branco, vermelho/branco, amarelo/preto ou branco/preto podem produzir uma identificação clara, mas a “melhor” cor não é universal. Iluminação, distância de visualização, acabamento superficial, contaminação e componentes próximos afetam a legibilidade.

As cores de segurança e as palavras de sinalização devem provir do padrão local aplicável, das especificações do cliente e da avaliação de riscos de engenharia. Não presuma que cada etiqueta vermelha significa a mesma coisa ou que uma combinação de cores familiar é automaticamente compatível. Para identificação geral do dispositivo, selecione um contraste que permaneça legível sob a iluminação da instalação e teste o menor texto em tamanho real.

Superfícies foscas podem reduzir reflexos perturbadores sob a iluminação do gabinete. Acabamentos brilhantes e metálicos podem ser apropriados para marcas ou placas de identificação selecionadas, mas devem ser avaliados quanto ao brilho e à visibilidade de caracteres finos. Se vários painéis pertencerem a uma família de máquinas, defina uma paleta de face/núcleo aprovada para que as etiquetas de substituição permaneçam consistentes.

Escolha a rota do material antes de escolher as configurações da máquina

LYSHIRE separa as rotas de materiais mecânicos e a laser padrão. As folhas de gravação ABS padrão destinam-se a fresagem CNC, gravação rotativa, perfuração, serragem e fabricação mecânica relacionada. Folhas de gravação a laser à base de PMMA/acrílico são o caminho normal para gravação e corte a laser CO2. A descrição da compra deve indicar o material de construção e o processo pretendido.

Fornecedores de materiais a laser, como a Trotec, descrevem folhas acrílicas modificadas de duas e três camadas com uma fina camada superior que é removida para revelar o núcleo. A Gravotech oferece separadamente materiais desenvolvidos para gravação e corte rotativo. Esses exemplos mostram por que “gravar plástico” por si só não é uma declaração completa de compatibilidade com a máquina. Os parâmetros devem ser testados quanto ao material exato, espessura, equipamento, óptica ou fresa e qualidade de borda necessária.

Escolha uma rota considerando o menor texto, geometria de corte, furos, aparência da borda, tempo de ciclo e equipamentos disponíveis para o fabricante. Se as etiquetas forem fornecidas como peças acabadas, envie a arte e a geometria para a LYSHIRE para uma revisão do processo. Para uma visão geral das duas rotas, consulte oSistema de processamento LYSHIREe olinha de folhas para gravação a laser.

Especifique dimensões, espessura e detalhes de fabricação

O desenho deve definir a largura e altura acabada, espessura, raio do canto, diâmetro do furo, posições centrais do furo, ranhuras, recortes, chanfros e aceitação de arestas. Indique se as dimensões são nominais ou controladas por uma tolerância. As etiquetas colocadas ao redor dos interruptores ou lâmpadas indicadoras precisam de espaço adequado para que não interfiram na operação, na vedação ou no acesso para manutenção.

A linguagem de espessura comum LYSHIRE inclui 0,1, 0,3, 0,5, 0,8, 1,3, 1,5 e 3,0 mm, sendo 1,3 e 1,5 mm comuns para muitas aplicações de gravação rígida. A disponibilidade e a construção variam de acordo com a rota do produto; não transfira uma lista de espessuras ou tolerâncias para cada material. A linguagem padrão da folha inclui 600 × 1200 mm e formatos de corte personalizado, enquanto a viabilidade da peça acabada depende do desenho, quantidade e plano de fabricação.

Mais espesso não é automaticamente melhor. Uma placa mais espessa pode se projetar mais longe da superfície do painel, afetar as folgas dos interruptores ou exigir hardware de fixação diferente. Uma etiqueta fina pode ser adequada para uma aplicação de adesivo plano, mas precisa de manuseio e suporte de substrato adequados. Revise a montagem completa em vez de selecionar a espessura apenas pela aparência.

Combine o método de montagem com a superfície real

Os fixadores mecânicos são frequentemente selecionados quando o desenho já fornece furos ou quando a remoção e substituição são esperadas. A especificação deve indicar o tamanho do furo, requisitos de escareamento ou escareamento, folga da cabeça do fixador e se rachaduras ao redor dos furos são uma preocupação de aceitação.

O adesivo sensível à pressão pode acelerar a instalação em superfícies adequadas, mas seu desempenho depende do substrato, do revestimento, da textura da superfície, da limpeza, da curvatura, da temperatura e da exposição. O metal com revestimento em pó pode ser liso ou texturizado; dois revestimentos visualmente semelhantes podem produzir resultados de ligação diferentes. Plásticos de baixa energia superficial, como PP ou PE, requerem avaliação separada.

Ao solicitar etiquetas adesivas para gravação de painéis elétricos, forneça o substrato de instalação real e se ele é plano, curvo, pintado ou revestido a pó. Teste o suporte proposto na superfície real antes da produção em massa. O instalador deve seguir as orientações de preparação, pressão e permanência do fornecedor do adesivo.

Defina o ambiente de serviço sem assumir durabilidade

Indique se o painel é interno, abrigado ao ar livre ou totalmente exposto. Inclua faixa de temperatura esperada, exposição à luz solar ou UV, umidade, óleo, produtos químicos de limpeza, abrasão e frequência de manutenção. Um material adequado para um gabinete interno limpo não é automaticamente adequado para um gabinete externo ou área de lavagem.

A adequação ao ar livre, o desempenho da chama, a resistência química e a resistência à limpeza pertencem às especificações exatas do produto e às condições de teste. Termos genéricos como ABS, acrílico, fosco ou metálico não são certificações de desempenho. Se um projeto exigir uma classificação específica ou método de teste documentado, inclua-o na solicitação e verifique a nota selecionada antes da aprovação.

A legibilidade também muda com o uso. Etiquetas próximas a controles operados com frequência podem ser tocadas ou limpas com mais frequência do que etiquetas dentro de um gabinete trancado. A posição, a geometria de proteção e a prática de limpeza podem ser tão importantes quanto as propriedades nominais do material.

Aprovar uma amostra representativa e prova controlada

Uma prova deve mostrar o texto exato, quebras de linha, símbolos, direção da face/núcleo, dimensões, posições dos furos e quantidade para cada grupo de variáveis. Uma amostra física deve representar o menor texto, o menor espaçamento, a combinação de cores mais crítica, a espessura real e a rota de processamento pretendida. Se houver adesivo envolvido, teste-o na superfície real.

Inspecione a amostra na orientação de visualização e iluminação reais. Confirme o contraste, a integridade dos caracteres, a profundidade da gravação, a qualidade da borda, o ajuste dimensional, o alinhamento dos furos, a condição da superfície e a montagem. Registre o modelo de material aceito, cores, acabamento, rota de ferramenta ou processo e revisão de desenho para que a produção e pedidos repetidos compartilhem a mesma referência.

Uma amostra não substitui a inspeção de produção. O contrato de compra deve definir como o lote será verificado, como os dados variáveis ​​serão reconciliados, qual tolerância de quantidade se aplica e como as etiquetas serão agrupadas e embaladas para instalação.

Problemas comuns e o que verificar

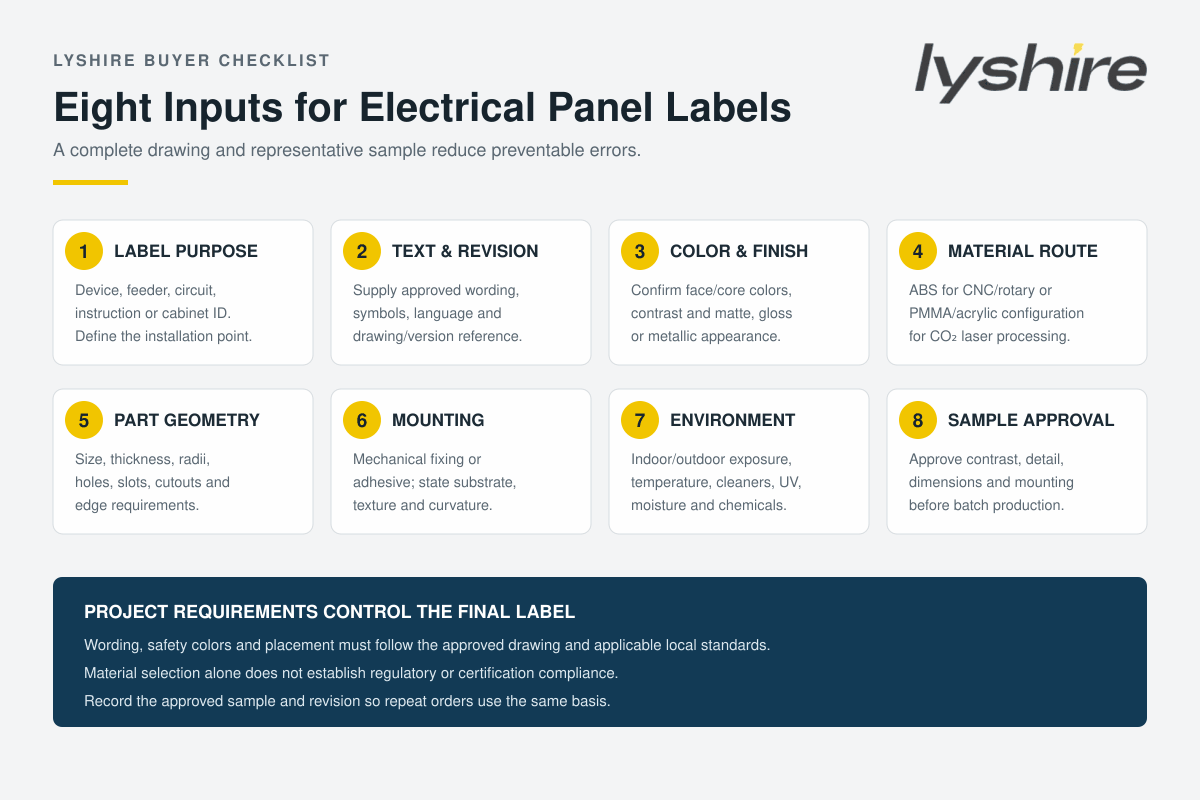

Lista de verificação de RFQ para etiquetas de gravação de painéis elétricos

Ao solicitar etiquetas de gravação em painéis elétricos, enviar cronograma de etiqueta e desenho liberado; referência de painel e instalação; redação, linguagem e símbolos exatos; dados variáveis; cores e acabamento da face/núcleo; Rota laser ABS/CNC ou PMMA/CO2; grossura; dimensões acabadas; furos e formatos especiais; método de montagem; substrato real; ambiente; quantidade; grupos de embalagens; e amostra necessária ou registro de inspeção.

Para peças acabadas, identifique quais etiquetas pertencem a cada gabinete ou máquina para que possam ser embaladas na ordem de instalação. Se o requisito ainda estiver no estágio de folha de material, especifique o formato de folha inteira ou de corte personalizado e revise o formato da LYSHIREsistema de estrutura de folha de gravação. Para formas não padronizadas, vários conjuntos de dados ou suporte especial, consulteaplicativos personalizados.

Perguntas frequentes

Referências técnicas:OSHA 29 CFR 1910.303, Programa de painel de controle industrial UL, Folhas de plástico para gravação a laser TroteceMateriais de gravação rotativa Gravotech.
