A preparação da arte de gravação para folhas de plástico começa com uma lima controlada, não com uma configuração de máquina. Compradores e fabricantes devem conectar o mestre editável, arquivo de produção, prova, material, camadas de processo, dimensões e lista de dados variáveis em uma revisão aprovada.
Resposta rápida:construir arte plástica de gravação em tamanho real, indicar as unidades, usar vetores limpos para geometria, manter um mestre editável, delinear fontes na cópia de produção, separar operações de gravação e corte, confirmar a direção frontal ou reversa, verificar dados variáveis e testar o menor detalhe crítico no material selecionado antes da produção em lote.
Trate a arte como uma especificação de fabricação
Uma visualização de tela atraente ainda pode produzir o rótulo errado. Uma fonte ausente pode ser substituída sem aviso prévio, um caminho duplicado pode ser cortado duas vezes, um arquivo pode abrir nas unidades erradas ou objetos de gravação e corte podem ser atribuídos ao mesmo processo. A arte de gravação de precisão deve, portanto, comunicar a aparência da peça acabada e como cada objeto deve ser processado.
O pacote de produção deve identificar o número da peça, número do desenho, revisão, escala, unidades, dimensões acabadas, direção da cor da face/núcleo, rota do material e quantidade. A prova digital deverá utilizar a mesma fonte do arquivo de produção. Se um cliente aprovar uma captura de tela enquanto o operador usa um arquivo diferente, a trilha de aprovação será interrompida.
Mantenha três registros relacionados: um mestre editável contendo texto ativo e histórico de construção; uma cópia de produção bloqueada preparada para o sistema selecionado; e uma prova em PDF legível mostrando dimensões, texto e revisão. Os nomes dos arquivos devem tornar sua relação óbvia.
Escolha conteúdo vetorial ou raster por função
A arte vetorial descreve linhas, curvas e formas matematicamente, para que possa ser redimensionada sem a pixelização associada a um bitmap de baixa resolução. Isso torna os arquivos vetoriais para gravação adequados para contornos de corte, furos, bordas, logotipos, texto delineado e outras geometrias controladas. Imagens raster são construídas a partir de pixels e são comumente usadas para fotografias, texturas ou gravuras sombreadas.
A orientação oficial de raster versus vetor da Epilog explica que gráficos raster e preenchimentos vetoriais são normalmente gravados, enquanto linhas vetoriais suficientemente finas podem ser interpretadas como caminhos de corte por seu software. O limite numérico mostrado por um fornecedor de equipamento não é um padrão universal. O operador deve utilizar o manual, driver e fluxo de trabalho da máquina de produção.
Uma imagem raster de alta resolução pode ser adequada para um gráfico tonal, mas converter uma captura de tela desfocada em um arquivo maior não recria os detalhes ausentes. Se um logotipo precisar ter bordas controladas, solicite a arte vetorial original. O traçado automático e a configuração completa do arquivo de gravação a laser devem ser inspecionados quanto a nós excessivos, formas quebradas, furos não intencionais e letras distorcidas.
Mantenha o mestre editável antes de delinear as fontes
A disponibilidade de fontes é uma fonte comum de diferenças de produção. Se o computador receptor não tiver o mesmo tipo de letra ou versão, o texto dinâmico poderá refluir, alterar a largura dos caracteres ou substituir outra fonte. A Adobe explica que a conversão de texto em contornos transforma os caracteres em formas vetoriais, mas o texto perde suas propriedades normais de edição.
Por esse motivo, mantenha um mestre editável com texto ativo e crie uma cópia de produção separada com texto aprovado convertido em contornos. Não substitua a única fonte editável. Inclua uma prova em PDF legível para que a ortografia, números, símbolos, acentos, caracteres árabes ou de outros idiomas possam ser verificados visualmente.
A Gravotech distingue fontes de contorno e fontes de gravação/corte e observa que o licenciamento de fontes também é importante quando produtos gravados são vendidos. O comprador ou proprietário da obra de arte deverá confirmar o direito de reprodução de fontes, logotipos e símbolos comerciais. Converter uma fonte em caminhos não cria uma licença.
Construa o arquivo em tamanho real e declare unidades
Prepare arte de gravação de precisão em escala 1:1 sempre que for prático. Indique se o arquivo usa milímetros ou polegadas e coloque pelo menos uma dimensão controlada na prova. Uma placa de 100 mm aberta como 100 polegadas cria um erro óbvio, mas conversões de escala mais sutis podem alterar o tamanho do texto, a folga dos furos e as margens das bordas sem serem notadas.
Defina a largura final, altura, espessura, raio do canto, diâmetro do furo, posições centrais do furo e quaisquer ranhuras ou recortes. Use uma referência clara em vez de dimensionar o mesmo recurso a partir de diversas referências inconsistentes. Se uma abertura do painel ou padrão de fixação for crítico, forneça o desenho correspondente ou uma amostra aprovada.
Não confie apenas no limite da página para representar o contorno final. Coloque o caminho de corte em uma camada nomeada e mostre as dimensões finais separadamente. Remova objetos ocultos fora da área de trabalho, a menos que sejam notas de produção intencionais.
Gravação, corte, perfuração e notas separadas
O mapeamento de cores e as camadas podem ajudar um operador a atribuir diferentes processos, passagens ou configurações. A Epilog documenta o mapeamento de cores como um fluxo de trabalho de arte vetorial para múltiplas operações, enquanto o software Gravotech oferece suporte ao gerenciamento de camadas, caminhos de ferramenta por cor, trabalho de matriz e listas de variáveis. Os nomes exatos das cores e larguras das linhas ainda dependem do sistema de produção selecionado.
Use camadas claramente nomeadas, como ENGRAVE, CUT, HOLES e NOTES, e inclua uma pequena legenda. Notas de produção, dimensões e marcas de registro devem ser definidas para que não possam ser acidentalmente executadas como arte. Se a gravação raster e o corte vetorial forem necessários, indique quais objetos pertencem a cada processo.
Inspecione a geometria em busca de caminhos duplicados, contornos abertos, auto-interseções, pequenos fragmentos e objetos sobrepostos. Uma linha de corte duplicada pode causar uma segunda passagem desnecessária; um contorno aberto pode impedir que uma forma seja reconhecida como pretendida. Expanda efeitos complexos ou máscaras de corte somente após verificar se o resultado permanece fiel e usinável.
Confirme a gravação frontal, gravação reversa e espelhamento
A gravação facial padrão em duas camadas remove a camada superior do lado visível para expor o núcleo contrastante. Os materiais de gravação reversa são processados na parte de trás de uma face transparente e podem exigir arte espelhada para que o texto seja lido corretamente na frente. Estas são construções diferentes e não devem ser tratadas como direções de arquivo intercambiáveis.
Escreva FRONT ENGRAVE ou REVERSE ENGRAVE na nota de produção e mostre a direção de leitura esperada na prova. Não espelhe um trabalho inteiro automaticamente porque um componente é gravado reversamente. Logotipos, símbolos assimétricos, setas e textos multilíngues devem receber uma verificação visual de direção antes da aprovação.
Para projetos LYSHIRE, identifique o modelo do material e a estrutura da face/núcleo juntamente com a direção do arquivo. Veja oSistema de estrutura de folha de gravação LYSHIREpara a diferença entre as configurações de superfície e reversa.
Teste o mínimo de texto, traços, lacunas e detalhes invertidos
Não existe uma altura de texto ou largura de linha mínima universal para cada gravação em plástico. O resultado depende da camada frontal do material, contraste, acabamento e espessura; o feixe de laser, lente e foco; ou a geometria da fresa, nitidez, excentricidade e profundidade de gravação. Texto preenchido, texto de linha única e texto invertido também se comportam de maneira diferente.
Crie um teste representativo contendo o menor caractere, o traço mais fino, a lacuna mais estreita, o canto interno mais estreito e o menor recurso invertido usado no trabalho real. Grave-o em tamanho real no material pretendido. Inspecione se os contadores permanecem abertos, se os traços adjacentes permanecem separados, se o núcleo está exposto de forma consistente e se a etiqueta final pode ser lida na distância necessária.
Não aprove apenas o rótulo maior ou mais fácil em uma ordem mista. A amostra de produção deve desafiar o processo nos seus detalhes mais críticos. Se forem incluídas diversas cores de materiais ou acabamentos, testar combinações cujo contraste ou comportamento de superfície possam diferir.
Prepare a geometria CNC e rotativa para a fresa real
A arte de gravação CNC requer mais do que um contorno visível. A fresa possui uma geometria de ponta física, portanto, cantos internos muito apertados, espaços estreitos ou traços finos podem não ser reproduzidos exatamente como desenhados. Um percurso pode seguir a linha central, deslocar-se de um contorno ou limpar uma área preenchida dependendo do software e da operação.
Forneça vetores limpos e deixe o fabricante confirmar a escolha da ferramenta, deslocamentos, profundidade e estratégia de usinagem. Não pré-compensar a geometria desconhecida da fresa espessando o texto aleatoriamente. Se uma determinada largura de traço acabado ou dimensão de bolsão for controlada, coloque esse requisito no desenho e aprove um teste.
A configuração ABS padrão da LYSHIRE pertence à rota CNC/rotativa. Projetos de laser CO2 normalmente usam a configuração separada baseada em PMMA/acrílico. Revise oSistema de processamento LYSHIREantes de preparar um arquivo para múltiplas rotas de materiais.
Controle texto variável, números de série e códigos
A gravação de dados variáveis precisa de uma fonte estruturada em vez de arquivos de arte renomeados individualmente. Use uma linha por peça acabada com um ID exclusivo, texto exato e qualquer código de barras ou código QR. Mantenha os zeros à esquerda como texto onde forem significativos e defina se espaços, hífens e letras maiúsculas fazem parte do valor codificado.
Antes da produção, reconcilie a contagem de linhas, a quantidade solicitada e a prova gerada. Verifique o primeiro, o último e os registros intermediários representativos, além de quaisquer valores longos ou caracteres não latinos. Se for necessário digitalizar códigos, defina o conteúdo dos dados, tipo de código esperado, tamanho final, área silenciosa e método de verificação; em seguida, teste o código após gravar no material real.
O conteúdo variável não deve ser redigitado manualmente na máquina. Se for necessária uma correção, atualize a fonte de dados controlada, emita uma nova revisão e gere novamente a prova para que a alteração permaneça rastreável.
Pacote de arquivos de produção recomendado
| Arquivar ou gravar | Propósito | Verificações importantes |
|---|---|---|
| Mestre editável | Futuras alterações de texto ou layout | Texto ativo retido, recursos vinculados incluídos, espaço de cores correto e propriedade de arquivo |
| Arquivo vetorial de produção | Geometria fornecida ao software de gravação | Fontes delineadas, caminhos limpos, tamanho real, camadas de processo nomeadas e nenhum objeto indesejado |
| Prova de PDF | Revisão e aprovação humana | Número da peça, revisão, dimensões, texto, direção, cores e quantidade |
| Tabela de dados variáveis | Números de série, nomes, códigos ou listas de tags | ID exclusivo, zeros à esquerda protegidos, contagem de linhas, campos de codificação e revisão |
| Especificação de material/processo | Conecte a arte à rota de produção | ABS/CNC ou PMMA/laser, cores, acabamento, espessura, suporte e ambiente |
| Registro de amostra aprovado | Referência de aceitação física | Menores detalhes, contraste, dimensões, qualidade de corte e data de aprovação |
Os formatos de troca comuns incluem AI, EPS, PDF, SVG e DXF, enquanto o conteúdo raster pode chegar como PNG, TIFF ou JPEG de alta qualidade. As extensões de arquivo por si só não garantem conteúdo utilizável – um PDF pode conter apenas uma imagem de baixa resolução e um SVG ainda pode conter fontes ativas ou efeitos não suportados. Confirme o formato preferido e a versão do software com o fabricante.
Falhas comuns na arte e verificações corretivas
| Sintoma de produção | Itens de arte para revisar |
|---|---|
| Alterações de texto após transferência de arquivo | Fontes ausentes, texto ativo, suporte a idiomas, versão da fonte e cópia de produção delineada |
| A peça grava ou corta duas vezes | Caminhos duplicados, objetos sobrepostos, camadas ocultas e geometria importada repetida |
| O contorno do corte não fecha | Nós abertos, junções quebradas, autointerseção e conversão de exportação |
| O texto reverso é lido de trás para frente | Construção de material, lado de visualização, instruções de espelhamento e direção de prova |
| Pequenos detalhes se fundem ou desaparecem | Teste de tamanho real, curso/espaço, tipo de preenchimento, feixe ou cortador, profundidade e camada de face do material |
| Os rótulos das variáveis estão ausentes ou repetidos | Contagem de linhas, IDs exclusivos, filtros, edições manuais, geração de provas e reconciliação de embalagens |
Limite do processo:não copie limites de largura de linha, mapas de cores, configurações de laser ou compensação de cortador de outra máquina sem verificação. A preparação correta da arte depende do software de produção, equipamento, ferramenta, material, geometria e resultado desejado.

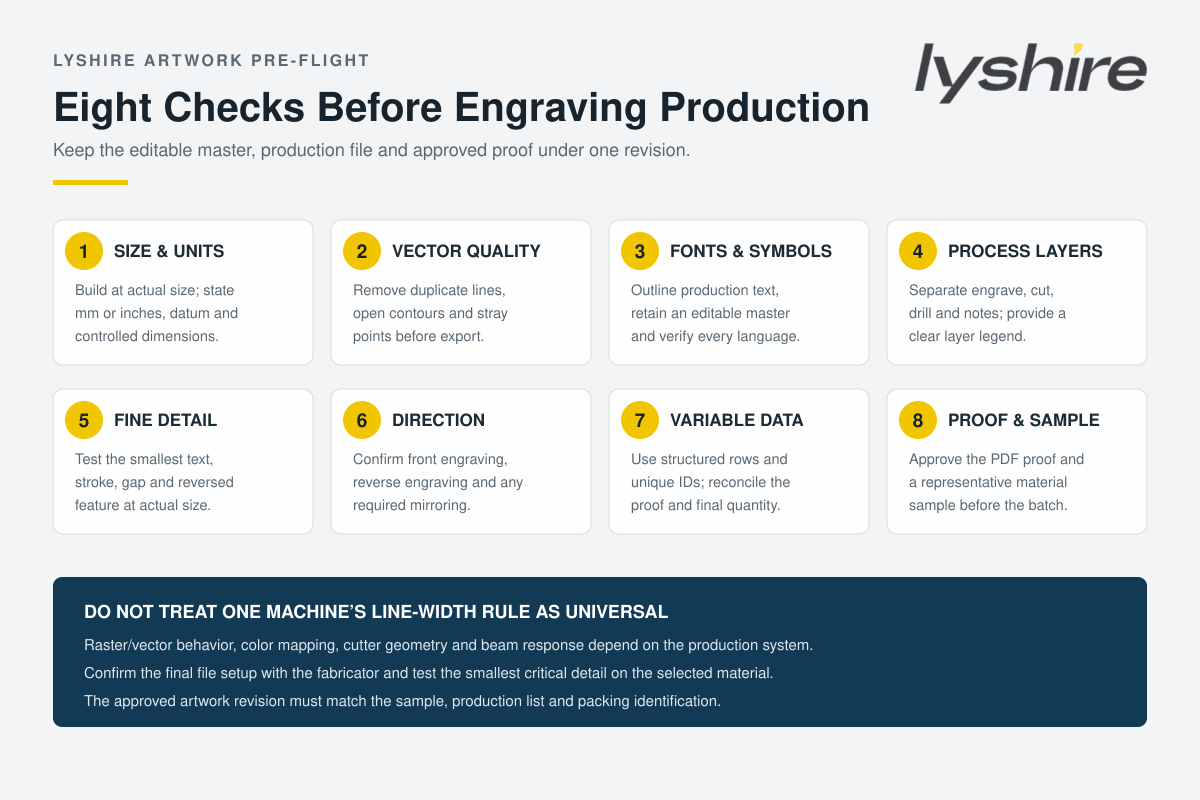

Lista de verificação de RFQ para revisão de arte e produção de amostra
Envie à LYSHIRE a arte editável ou arquivo vetorial limpo, prova de PDF, dimensões acabadas, unidades, revisão de desenho, lista de etiquetas, menor texto, cores de face/núcleo, acabamento, espessura, rota de laser ABS/CNC ou PMMA/CO2, furos e contornos, direção frontal ou reversa, fonte de dados variáveis, suporte, quantidade e aprovação de amostra necessária.
Se forem solicitadas peças acabadas, identifique os grupos de embalagem e os números das peças para que a produção possa ser conciliada com o cronograma da etiqueta. Para geometria incomum, layouts multilíngues ou suporte especial, reviseAplicativos personalizados LYSHIRE.
Perguntas frequentes
As fontes devem ser convertidas em contornos antes da gravação?
Converta o texto aprovado na cópia de produção em contornos para reduzir o risco de substituição de fonte, mas mantenha um mestre editável separado porque o texto contornado normalmente não é mais editável como texto.
Um PDF é sempre um arquivo de produção vetorial?
Não. Um PDF pode conter vetores, imagens raster, fontes dinâmicas ou uma mistura. Inspecione seu conteúdo e confirme o formato de produção preferido do fabricante.
Pode ser usada uma largura mínima de linha para cada máquina de gravação?
Não. A interpretação da linha e os detalhes reproduzíveis dependem da máquina, do driver, do material, da óptica ou da fresa e do método de processamento. Teste o menor recurso crítico.
Quando a arte deve ser espelhada?
Espelhe a arte somente quando a construção de gravação reversa selecionada e a direção de visualização assim o exigirem. Confirme a vista frontal esperada na prova.
Como devem ser fornecidos os números de série e os dados variáveis?
Use uma tabela estruturada com uma linha por peça, um ID exclusivo, valor exato e revisão controlada. Reconcilie a contagem de linhas e a prova gerada antes da produção.
Qual rota de material o arquivo deve especificar?
Indique ABS para a rota CNC/rotativa padrão da LYSHIRE ou a configuração separada de PMMA/acrílico para processamento a laser CO2, juntamente com cores, acabamento e espessura.
