Como especificar folhas de gravação de três camadas para sinais multicoloridos
Estrutura de três cores e controle de profundidade
Como especificar folhas de gravação de três camadas para sinais multicoloridos
Uma verdadeira folha de gravação de três camadas pode exibir a cor original da face mais duas cores diferentes de recesso. O resultado depende de uma estrutura ordenada de face, meio e base – e do controle preciso de duas profundidades de gravação. Os compradores, portanto, precisam especificar mais de “plástico de 3 camadas” em um pedido de compra.
Resposta direta:defina as três cores em ordem, identifique qual arte deve revelar a camada intermediária e qual deve atingir a base, selecione um material específico do processo para laser CO2 ou CNC/trabalho rotativo e aprove ambas as profundidades em uma amostra física antes da produção em massa.
O que significa três camadas
Uma folha fina, três níveis de cores integrais
No sistema de três camadas LYSHIRE, a folha acabada contém uma cor frontal, uma cor intermediária e uma cor base contínua. A gravação superficial remove a face e expõe a camada intermediária. Uma passagem mais profunda e controlada também remove a camada intermediária e atinge a base. A face permanece visível onde quer que o desenho não esteja gravado.
Isto não é o mesmo que unir três placas grossas, imprimir duas cores numa folha ou preencher áreas gravadas com tinta. Por exemplo, uma folha vermelha/preta/azul de 1,5 mm pode usar vermelho como face original, preto para texto raso e azul para campos mais profundos selecionados — tudo dentro de uma folha acabada de 1,5 mm.
Encomende as cores
Escreva a sequência de cores da face à base
Cor do rosto
O fundo visível antes da gravação. Geralmente carrega a maior área de cor ininterrupta e influencia fortemente o brilho, a manutenção e a aparência do sinal.
Cor Média
A primeira revela a cor alcançada pela gravação superficial. Geralmente carrega texto primário, títulos, contornos ou legendas de advertência.
Cor base
A segunda cor revelada alcançada por uma passagem mais profunda. Pode identificar um segundo nível de informação, campo de status, zona ou símbolo selecionado.
Sempre escreva o pedido explicitamente - comorosto vermelho/meio preto/base azul. Uma lista que diz apenas “vermelho, preto e azul” é ambígua porque a inversão da ordem altera tanto o fundo como as cores produzidas em cada profundidade de gravação.
Lógica de cores
Atribuir a cada cor uma função de informação definida
| Estrutura de exemplo | Possível lógica de layout | Cheques do comprador |
|---|---|---|
| Vermelho / preto / azul | Fundo vermelho, avisos ou legendas pretas superficiais, códigos ou campos secundários azuis mais profundos. | Confirme se as cores selecionadas correspondem ao sistema visual do projeto e não estão sendo utilizadas como único sinal de segurança ou status. |
| Branco / vermelho / verde | Fundo branco, alarme vermelho raso ou informações de parada, verde mais profundo pronto ou informações normais. | Adicione palavras, símbolos ou posições para que o significado crítico não dependa apenas do vermelho versus o verde. |
| Branco / preto / verde | Fundo branco, instruções pretas superficiais, cabeçalhos verdes mais profundos, painéis ou símbolos de orientação selecionados. | Confirme as regras de sinalização final, contraste, design de símbolos e condições de instalação separadamente. |
| Pedido personalizado de três cores | Marca, orientação, zonas de máquinas, famílias de produtos ou dois níveis de dados técnicos. | Aprovam cores físicas e ambas revelam profundidades; as cores da tela não são um padrão de fabricação. |
O material fornece camadas coloridas; isso não torna automaticamente a sinalização final compatível. Cores de segurança, acessibilidade, símbolos, texto, tamanho dos caracteres e montagem deverão seguir o mercado de destino e a especificação do projeto.
Dois grupos de profundidade
Separe a arte antes que ela chegue à máquina
Um arquivo de produção deve identificar claramente quais objetos pertencem à passagem superficial da cor intermediária e quais pertencem à passagem mais profunda da cor base. Use camadas nomeadas separadas ou cores exatas aprovadas no arquivo vetorial e bloqueie o mapeamento na folha de trabalho. Texto, símbolos, painéis preenchidos e linhas cortadas não devem depender da memória do operador.
Projete as áreas mais profundas com largura e espaçamento suficientes para o processo selecionado. Uma alteração de profundidade pode alterar a largura aparente da linha, o raio do canto e a definição de pequenos detalhes. O traço mais estreito e o menor caractere devem, portanto, estar presentes na amostra de aprovação.
Sem número de profundidade universal
As profundidades publicadas para produtos de outros fabricantes não são automaticamente adequadas para uma chapa LYSHIRE. As proporções da camada, o polímero, a construção da tampa, a potência da máquina, o foco, a geometria da fresa e a calibração afetam o resultado. Estabeleça duas configurações de produção aprovadas para o material pedido exato.
Escolha a rota do processo
Versões Laser e CNC/Rotativa devem ser especificadas separadamente
“Três camadas” descreve a estrutura da cor, não o polímero ou a compatibilidade da máquina. A LYSHIRE normalmente fornece uma configuração baseada em acrílico/PMMA para pedidos de laser CO2 e uma configuração separada baseada em ABS para gravação CNC ou rotativa. Não presuma que uma folha física seja universal para cada sistema de gravação.
| Rota do pedido | O que confirmar | Foco na aprovação |
|---|---|---|
| Laser de CO2 | Configuração do laser baseado em acrílico/PMMA, tipo de máquina, faixa de potência, controle de foco, tratamento de ar e requisitos de corte vetorial. | Remoção de face limpa, separação rasa/profunda estável, resíduo, efeito de calor, corte e borda de corte. |
| CNC ou rotativo | Configuração mecânica baseada em ABS, tipo de fresa, ângulo da ponta, diâmetro da ferramenta, velocidade do fuso, avanço e método de fixação. | Rebarbas, cavacos, largura da linha, planicidade, desgaste da ferramenta, repetibilidade em profundidade e aresta fresada. |
Para qualquer rota, confirme a perfuração, o corte moldado, o adesivo, o raio do canto e o método de instalação final ao mesmo tempo. Estas operações podem afetar a especificação prática da folha mesmo quando as cores da face/meio/base permanecem inalteradas.
Aprovação de amostra
Um teste de duas etapas em sete etapas
- Registre a folha exata:fornecedor, código do produto, pedido frontal/médio/base, polímero, acabamento, espessura total e lote.
- Prepare uma matriz de profundidade:inclua vários candidatos superficiais e vários candidatos mais profundos sem alterar múltiplas variáveis de máquina de uma só vez.
- Inclua obras de arte reais:teste o menor texto, o traço mais estreito, os painéis sólidos, os cantos, os símbolos e o contorno do corte planejado.
- Selecione a configuração rasa:remova o rosto completamente, preservando uma cor limpa e ininterrupta da camada intermediária.
- Selecione a configuração mais profunda:passe pelo meio de forma consistente e revele a base sem alargamento excessivo, derretimento ou danos mecânicos.
- Inspecione a transição:verificar se as áreas rasas não expõem a base e as áreas profundas não retêm ilhas indesejadas da camada intermediária.
- Guarde o cupom aprovado:marque a máquina, configurações, ferramenta ou lente, lote, revisão da arte e data de aprovação para controle de produção.
Espessura e equilíbrio de camadas
Espessura total e profundidade de revelação são especificações diferentes
A espessura total da chapa controla a rigidez, montagem, encaixe, corte e embalagem. Ele não informa ao operador onde começam as cores intermediárias e básicas. Uma folha de três camadas de 1,5 mm permanece como uma folha acabada de 1,5 mm; as três camadas de cores estão contidas nesse total.
Para repetir o projeto, mantenha o requisito de tolerância da chapa acabada e os resultados aprovados de superfície/profundidade. Se a construção de cor, polímero, acabamento ou espessura mudar, revalide as configurações. Não transfira um programa de profundidade de uma amostra de construção diferente simplesmente porque a espessura total é a mesma.
Solução de problemas
O que geralmente significam defeitos comuns de gravação em três camadas
| A cor base aparece em texto raso | A passagem rasa é muito profunda, o foco ou a altura Z varia, a folha não é mantida plana ou foi usada a configuração de trabalho errada. |
| A cor intermediária permanece dentro dos campos profundos | A passagem mais profunda é insuficiente ou inconsistente; verifique planicidade, foco, desgaste da ferramenta, mapeamento de camadas e estratégia de sobreposição. |
| O texto fino fica muito pesado | Excesso de profundidade, calor do laser, geometria ampla da ferramenta, desvio ou múltiplos passes sobrepostos podem aumentar a área gravada. |
| A borda colorida parece irregular | Revise o foco, o equilíbrio entre velocidade e potência, a nitidez do cortador, o avanço, a condição do fuso, a qualidade da arte e o método de limpeza. |
| Painel ou letras distorcem | Campos grandes e profundos podem precisar de uma estratégia de preenchimento, sequência, método de retenção ou material específico do processo diferente. |
| O lote não corresponde à aprovação | Verifique o código do produto, polímero, ordem de cores, acabamento, espessura, amostra retida, identidade do lote e calibração da máquina antes de continuar. |
Limite de durabilidade
Três camadas não significam automaticamente qualidade externa
A contagem de camadas por si só não prova a estabilidade UV, a resistência às intempéries, a resistência química, o desempenho ao fogo ou uma vida útil específica. Estes dependem do polímero exato, pigmentos, superfície, construção, adesivo, instalação e ambiente. Se o projeto for externo ou exposto a calor, produtos de limpeza, óleos, umidade ou abrasão, solicite os dados relevantes do produto ou requisitos de teste para a configuração solicitada.
Da mesma forma, um resultado de gravação inicial limpo não prova o desempenho da ligação a longo prazo entre as camadas. Inspecione bordas fabricadas, furos e pontos de montagem de alta tensão e realize testes apropriados ao projeto onde falhas seriam dispendiosas.
Lista de verificação de RFQ
Informações a serem enviadas com uma consulta de folha de três camadas
- Sequência de cores:face/meio/base na ordem exata, com referências de cores físicas ou controladas.
- Lógica de profundidade:elementos de arte atribuídos às cores reveladas superficiais e profundas.
- Processamento:Laser CO2, roteador CNC ou gravador rotativo, incluindo detalhes de máquinas e ferramentas.
- Folha:espessura total, dimensões, acabamento, quantidade e planicidade ou tolerância necessária.
- Fabricação:corte vetorial, roteamento, perfuração, chanfros, furos, cantos, adesivos ou peças acabadas.
- Aplicativo:localização interna/externa, visualização, limpeza, temperatura, produtos químicos, abrasão e vida útil esperada.
- Conformidade:requisitos aplicáveis de segurança, acessibilidade, incêndio, eletricidade, cliente ou mercado de destino.
- Aprovação:amostra de cor física, cupom de gravação em duas profundidades e documentação necessária antes da produção em massa.
Revise oGama de folhas de gravação de três camadas LYSHIREpara exemplos de estrutura ou envie uma sequência de cores personalizada e rota de processamento através doformulário de consulta do projeto.
Perguntas frequentes
Perguntas frequentes sobre folha de gravação de três camadas

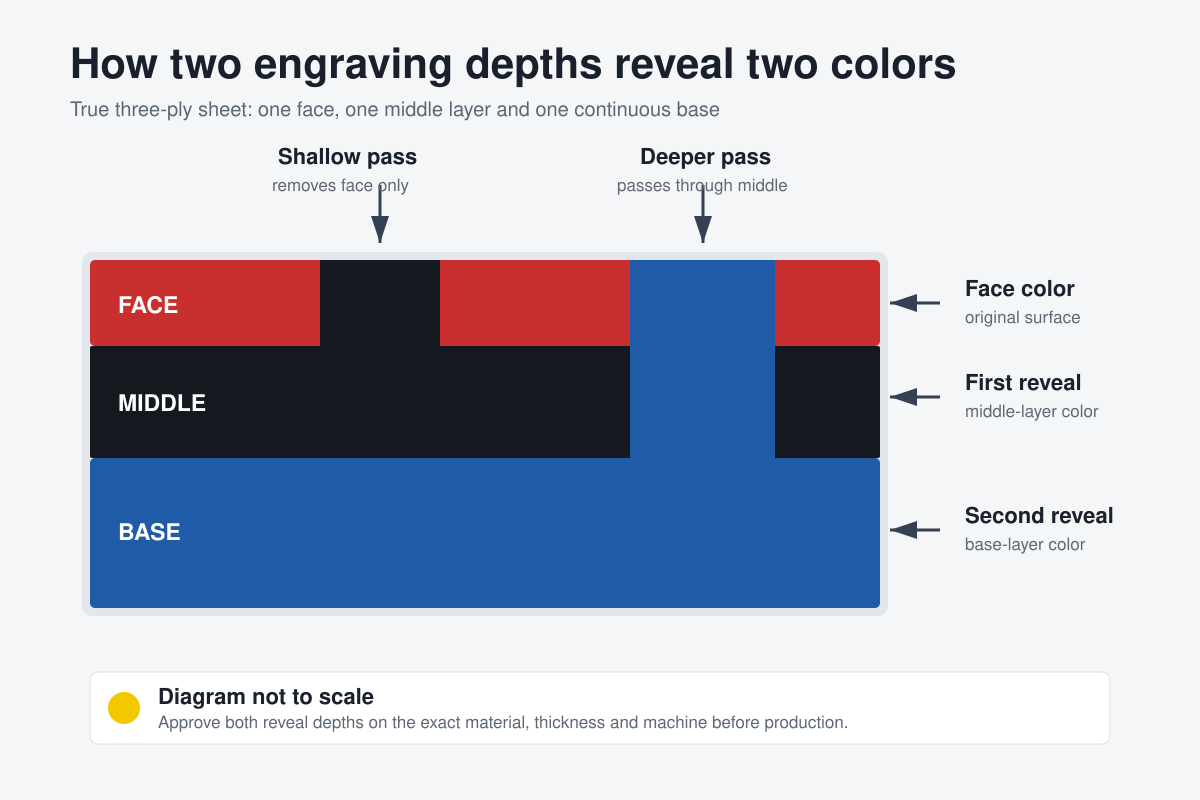

Como uma folha de três camadas cria duas cores gravadas?
Uma passagem rasa remove a face e expõe a camada intermediária. Uma passagem mais profunda e controlada também remove a camada intermediária e atinge a base. A área não gravada mantém a cor original da face.
Uma folha de três camadas é feita de três placas grossas?
Não. Uma verdadeira folha de gravação de três camadas contém três níveis de cores em uma folha fina acabada. Por exemplo, todas as três cores podem estar contidas em uma espessura total de 1,5 mm.
A mesma folha pode ser usada para gravação a laser CO2 e CNC?
Não presuma isso. A LYSHIRE normalmente configura uma versão baseada em acrílico/PMMA para pedidos de laser CO2 e uma versão separada baseada em ABS para CNC ou trabalho rotativo. Confirme o processo antes de fazer o pedido.
Que profundidades de gravação devem ser utilizadas?
Não existe um par universal de configurações. Estabeleça configurações rasas e profundas no produto, espessura, lote e máquina exatos, pois as proporções da camada, o foco, a potência, a velocidade, a geometria da ferramenta e a calibração afetam o resultado.
Uma folha de três camadas elimina o preenchimento de tinta?
Ele pode criar layouts de três cores por meio de camadas integrais e remoção controlada de material, de modo que muitos designs não precisam de preenchimento de tinta ou impressão secundária. Confirme se a arte finalizada requer alguma decoração adicional.
Cada folha de três camadas é adequada para sinalização de segurança externa?
Não. A contagem de camadas não estabelece o grau externo ou a conformidade regulatória. Confirme o desempenho exato do material e aplique todas as regras do mercado de destino à sinalização finalizada.
Revisão de Estrutura e Amostra
Aprovar a ordem das cores e ambas as profundidades de gravação
Envie à LYSHIRE a sequência necessária de face/meio/base, arte, máquina, espessura total, detalhes de aplicação e fabricação. Nossa equipe pode revisar a rota do processo e preparar uma amostra física dupla para projetos B2B qualificados.
Entre em contato com LYSHIREReferências técnicas: oSistema de folha de gravação de três camadas LYSHIREeexemplo de produto multiprofundodefina a lógica de cores da face/meio/base da empresa e as configurações específicas do processo. A terminologia da indústria e os exemplos de profundidade específicos do produto foram verificados em relação ao oficialGlossário de materiais Rowmark, Rowmark LaserMax TricamadaeGuia de gravação em plástico da Trotec. As configurações específicas do produto não devem ser transferidas sem testes.
