Como planejar uma arte em duas profundidades para folhas de gravação em três camadas

Como planejar uma arte em duas profundidades para folhas de gravação em três camadas

A arte da gravação em três camadas pode revelar duas cores contrastantes de uma face de processamento. A produção confiável depende do mapeamento de cada elemento gráfico na profundidade correta, testando o material real e mantendo o arquivo aprovado, a amostra e a configuração sob uma única revisão.

Primeiro confirme o que “três camadas” significa para a folha selecionada

A terminologia da indústria não é perfeitamente uniforme. O glossário da Rowmark descreve substratos de duas e três camadas em termos de camadas de cobertura contrastantes e relações de núcleo, enquanto seu produto LaserMax Tri-Layer é descrito especificamente como filme, cobertura e núcleo. Outros plásticos para gravação de três camadas podem usar outra construção. Portanto, a frase folha de gravação de três camadas não é suficiente para definir a ordem das cores visíveis ou a direção do processamento.

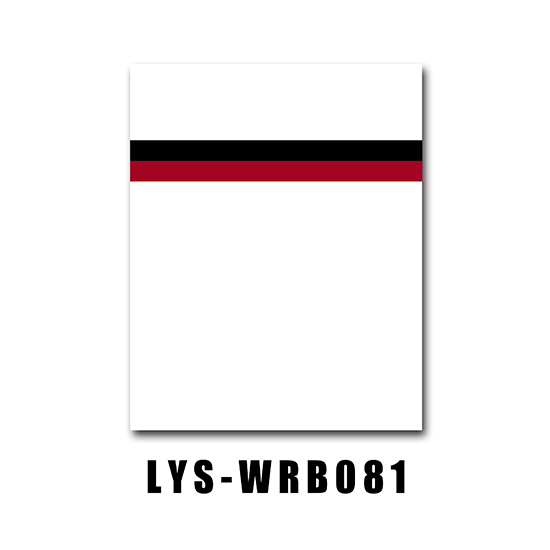

Escreva a construção da face de trabalho para baixo. Para o exemplo branco/vermelho/preto neste guia, a ordem é face branca, camada intermediária vermelha e base preta contínua. Uma passagem rasa remove a face branca e revela o vermelho. Uma passagem mais profunda continua através da camada vermelha e revela o preto. Se a ordem fosse preto/vermelho/branco, a mesma arte produziria um resultado completamente diferente.

Solicite um corte físico, amostra de cor ou amostra aprovada e identifique o lado da gravação. Não deduza o pedido a partir de uma pequena miniatura, código de produto ou lista de três cores.

Comece com a hierarquia da mensagem – não com a profundidade da máquina

Antes de atribuir configurações de processo, decida o que cada cor significa no design final. A cor do meio pode conter uma palavra de advertência, uma faixa de status ou um símbolo de chave, enquanto a cor base contém a identificação do equipamento, instruções ou texto de apoio. Isso cria uma hierarquia visual sem preenchimento de tinta ou peças aplicadas separadamente.

O significado da cor é específico do projeto. Uma camada intermediária vermelha não torna automaticamente um sinal compatível com um padrão de segurança. O projetista ou fabricante do equipamento deve definir o texto, os símbolos, o uso e a colocação de cores necessários de acordo com o padrão aplicável e a avaliação de risco.

Use a prova em PDF para mostrar as cores finais esperadas, não apenas as cores da camada de arte. Os operadores devem ser capazes de comparar a visualização da tela, a planilha física e a amostra finalizada sem interpretar um código não documentado.

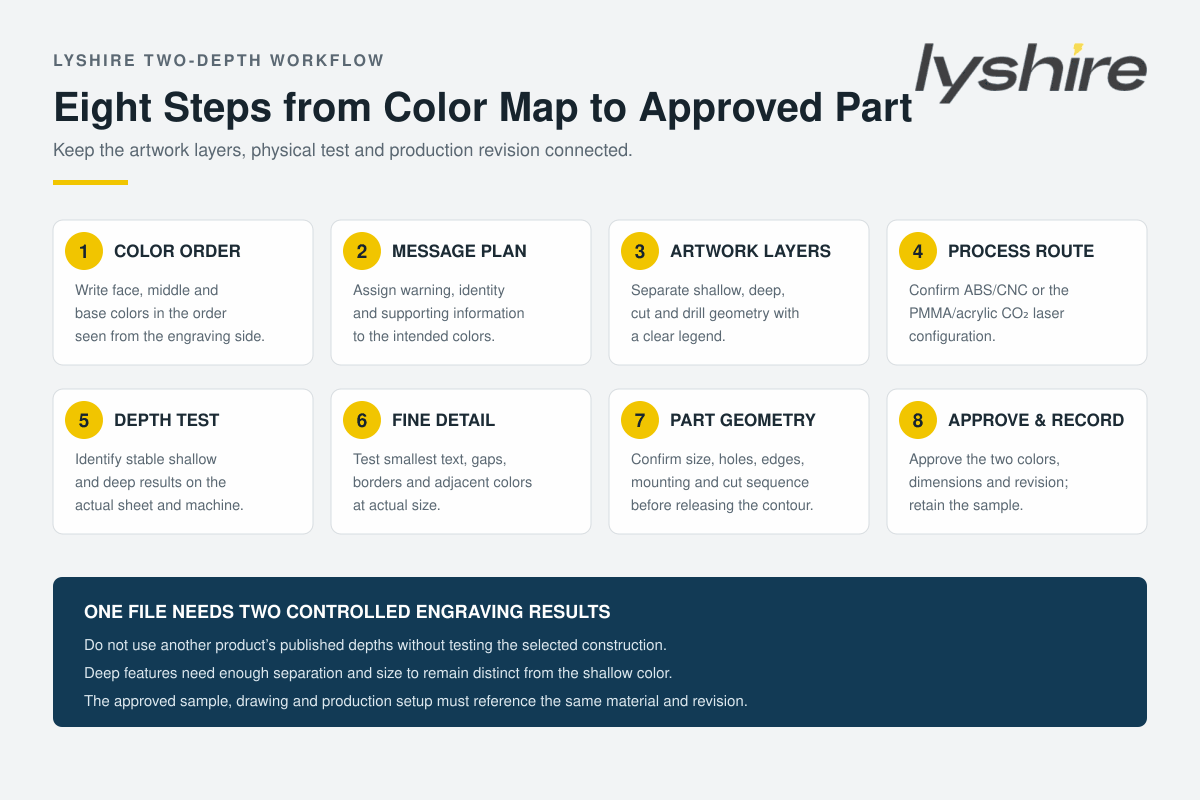

Crie um mapa explícito de cor e profundidade

Nomeie as camadas por função e não apenas pela cor do software. “SHALLOW_RED” e “DEEP_BLACK” comunicam mais do que “Camada 1” e “Camada 2”. Adicione uma legenda mostrando a cor final necessária, o grupo de profundidade esperado e a referência do material.

Crie obras de arte limpas em tamanho real

Prepare a arte da gravação em três camadas na escala 1:1, indique se as dimensões usam milímetros ou polegadas e inclua a largura e a altura finalizadas na prova. Converta texto de produção aprovado em contornos, mantendo um modelo editável separado. Remova caminhos duplicados, contornos abertos e geometria oculta que podem ser executados duas vezes ou entrar no grupo de profundidade errado.

Mantenha as camadas rasas, profundas, cortadas, perfuradas e de notas separadas. Se um gráfico contiver recursos vermelhos e pretos, divida os objetos em vez de usar um efeito de aparência que possa ser nivelado ou reinterpretado durante a exportação. Verifique se as máscaras de recorte, caminhos compostos e formas invertidas permanecem corretos no software de produção.

Para princípios detalhados de preparação de arte, revise o guia de arte de gravação de precisão LYSHIRE e forneça uma prova em PDF legível junto com o arquivo vetorial de produção.

Selecione o material e a rota de processamento juntos

A Trotec confirma que os plásticos laser estão disponíveis em construções de uma, duas e três camadas e descreve folhas acrílicas modificadas de duas a três camadas para gravação e corte a laser. O LaserMax Tri-Layer da Rowmark é uma construção em acrílico de impacto específica do produto com profundidades de gravação rasas e profundas publicadas. Estes números mostram o conceito, não uma configuração universal para todos os fornecedores.

A configuração ABS padrão da LYSHIRE pertence à rota CNC/rotativa. Os projetos de laser de CO2 devem usar a configuração separada baseada em PMMA/acrílico que foi selecionada para processamento a laser. Não teste uma folha ABS padrão com parâmetros de laser copiados apenas porque outro produto de três camadas pode ser laser.

Indique o tipo de máquina na consulta e revise oSistema de processamento LYSHIRE. Se a chapa for fornecida como peças acabadas, forneça a arte e a geometria para que a rota de fabricação apropriada possa ser avaliada.

Determine resultados superficiais e profundos com uma tira de teste

Um trabalho de duas profundidades precisa de dois resultados visuais estáveis. Crie uma tira de teste que se mova gradualmente desde a remoção insuficiente da face até uma revelação de cor intermediária limpa e depois em direção à cor base. A janela rasa aceitável deve expor a cor intermediária de forma consistente, sem mostrar a base através de áreas finas.

A seguir, estabeleça o resultado profundo. Deve remover as duas primeiras camadas e revelar a base de forma limpa, sem cortar desnecessariamente a folha. A profundidade excessiva pode ampliar as características, aumentar o calor ou a carga do cortador e tornar as regiões rasas adjacentes mais difíceis de controlar.

Registre as configurações rasas e profundas aceitas com o material exato, espessura, referência de lote ou amostra, equipamento, lente ou cortador e data. As profundidades publicadas de outro produto podem ser um contexto útil, mas não devem substituir os testes.

Design para a janela de processo menor

A camada rasa pode ser fina, enquanto a camada profunda deve percorrer uma distância maior antes que a cor base apareça. Essa diferença afeta textos pequenos, espaços estreitos e cores próximas. Uma característica gravada claramente em vermelho pode alargar-se, suavizar-se ou fundir-se quando processada para preto na configuração mais profunda.

Teste o menor texto em vermelho e o menor texto em preto separadamente. Teste também recursos vermelhos e pretos colocados um ao lado do outro, cantos internos apertados, bordas finas, texto invertido e pequenas ilhas. Deixe separação suficiente para que a passagem profunda não perturbe uma feição superficial vizinha.

Não existe uma altura mínima de caracteres ou largura de traço para cada folha de gravação de três camadas. A estrutura do material, espessura da face, espessura da camada intermediária, ponto do laser ou ponta do cortador, profundidade, foco, desvio e arte influenciam o resultado.

Planeje ferramentas CNC e rotativas para ambas as profundidades

Para gravação mecânica, a geometria da ponta da fresa determina como um canal se alarga à medida que se aprofunda. Um cortador em forma de V, por exemplo, produz naturalmente uma abertura mais larga em maior profundidade do que em uma passagem rasa. Isso deve ser considerado quando o mesmo tipo de letra aparece nas cores intermediárias e básicas.

Confirme a nitidez da ferramenta, a condição do fuso, a fixação da folha, a referência Z e a remoção de cavacos. Uma pequena alteração na altura da folha pode mudar um recurso do vermelho para o preto, especialmente quando a janela aceitável da camada intermediária for estreita. Teste diversas posições na chapa se o nivelamento ou a condição da base puderem afetar a profundidade efetiva.

Grave as informações superficiais e profundas enquanto a peça ainda está bem suportada sempre que a geometria e a estratégia CAM permitirem. Furos e contornos externos podem então ser completados de acordo com a sequência verificada, com retenção de peças pequenas planejada antes do corte final.

Planeje a arte a laser como operações separadas

Na configuração apropriada do laser à base de PMMA/acrílico, a arte superficial e profunda deve ser atribuída a operações ou grupos de parâmetros separados. Não confie em cores sutis de tela sem uma legenda de camada. Confirme que os contornos de corte vetorial não podem receber acidentalmente uma configuração de gravação e vice-versa.

A profundidade pode ser ajustada através de combinações controladas de potência, velocidade, resolução, passes e foco de acordo com o equipamento e material selecionado. Evite apresentar um conjunto de parâmetros como universal. Inspecione quanto a resíduos, calor excessivo, danos na superfície e exposição incompleta da cor intermediária ou base.

Se vários passes forem usados, verifique o alinhamento e se o último passe afeta o trabalho artístico raso adjacente. Uma amostra representativa deve conter a mesma combinação de características pequenas, grandes, superficiais e profundas que o trabalho real.

Controle dados variáveis ​​e layouts repetidos

As etiquetas de três camadas geralmente combinam gráficos de advertência fixos com números variáveis ​​de equipamentos, locais ou dados de série. Defina quais campos variáveis ​​utilizam a cor intermediária e quais utilizam a cor base. Uma planilha estruturada deve conter uma linha por peça, um ID exclusivo, texto exato e o grupo de arte pretendido.

Gere uma prova que mostre o resultado final em vermelho e preto para registros representativos. Verifique o valor mais longo, o menor texto e quaisquer caracteres fora do idioma principal. Reconcilie a contagem de linhas, a quantidade solicitada e a lista de embalagem antes da produção.

Não redigite manualmente as correções na máquina. Atualize a fonte controlada, emita uma nova revisão e gere novamente o arquivo de produção e a prova.

Integre furos, perfis e montagem

O desenho deve definir dimensões acabadas, espessura, raio de canto, diâmetro do furo e posições centrais, ranhuras, recortes, requisitos de borda e montagem. Mantenha a geometria do corte separada das duas profundidades de gravação. Um buraco não deve ser confundido com um gráfico circular preto, mesmo que ambos apareçam escuros na visualização.

Se for necessário um suporte adesivo, especifique o substrato de instalação, a textura, a curvatura e o ambiente. Furos mecânicos e adesivos podem afetar as margens utilizáveis ​​e o espaçamento da arte superficial e profunda. Verifique a folga da cabeça do fixador e evite colocar texto crítico muito próximo da borda cortada.

Aprove a amostra mais exigente

A amostra não deve conter apenas texto grande. Inclua o menor elemento raso, o menor elemento profundo, o espaçamento vermelho/preto mais próximo, a maior área preenchida, os furos relevantes, o contorno externo e o método de montagem pretendido. Inspecione a separação de cores, resíduos, profundidade, dimensões, bordas e condição da superfície.

Registre a ordem de cores do material, construção, espessura, revisão da arte, configurações rasas/profundas e data de aprovação da amostra. Se a ordem das cores ou o modelo do material mudarem, repita o teste em vez de manter as configurações antigas.

Para inspeção de produção, compare as peças com a amostra aprovada sob iluminação consistente. Verifique se os recursos superficiais permanecem na cor intermediária e se os recursos profundos atingem consistentemente a base sem avanços não intencionais.

Falhas comuns e verificações corretivas

Lista de verificação de RFQ para projetos de três camadas de profundidade dupla

Envie à LYSHIRE a ordem de cores da face de gravação para baixo, rota do material, espessura, formato de folha inteira ou peça acabada, arte com camadas rasas/profundas/cortadas, prova de cores em PDF, menor texto e lacuna, dimensões, furos, montagem, ambiente, tabela de dados variáveis, quantidade, aprovação de amostra e requisitos de inspeção.

Para pedidos de cores personalizadas, formatos fora do padrão ou suporte adesivo, consulteAplicativos personalizados LYSHIRE. A equipe técnica pode avaliar se a estrutura solicitada e a rota do processo são adequadas para amostragem.

Perguntas frequentes

Referências de materiais de três camadas:Plásticos laser de duas a três camadas da Trotec, Especificações da Rowmark LaserMax Tri-Layer, Descrição da construção Rowmark Tri-LayereGlossário de terminologia de material Rowmark.
