Como selecionar folhas de gravação ABS para trabalhos CNC e rotativos
Seleção de material de gravação mecânica
Como selecionar folhas de gravação ABS para trabalhos CNC e rotativos
As folhas de gravação ABS são uma rota de material prática para etiquetas de equipamentos gravadas mecanicamente, legendas de painéis de controle, placas de identificação e identificação interna. A escolha correta depende de mais do que a cor da face: os compradores devem confirmar a rota de processamento, estrutura de duas camadas, profundidade de gravação necessária, espessura total, planicidade, ambiente de fabricação e instalação.
Resposta direta:selecione uma folha de plástico para gravação ABS feita sob medida quando o trabalho usar roteamento CNC ou gravação rotativa e exigir uma face colorida fina sobre um núcleo contrastante contínuo. Confirme o produto exato na máquina do comprador antes da produção. A configuração ABS padrão da LYSHIRE é direcionada para CNC ou trabalho rotativo; Os projetos de laser CO2 devem usar a folha de gravação a laser PMMA/acrílica separada da LYSHIRE em vez de tratar o ABS padrão como o material de laser padrão.
Comece com o processo
Três perguntas definem a folha ABS correta
Qual máquina?
Indique se a chapa será gravada rotativamente, fresada CNC, perfurada, serrada ou cisalhada. A geometria da ferramenta, a fixação e a extração de pó devem ser planejadas para o processo real.
O que deve ser revelado?
Especifique a cor da face, a cor do núcleo e o contraste necessário. A ferramenta deve remover a face de forma limpa e expor o núcleo sem cortar desnecessariamente profundo.
Onde será usado?
A identificação de equipamentos internos, sinalização externa, exposição química, montagem adesiva e aplicações regulamentadas exigem validação diferente. O ABS por si só não define o desempenho final.
Tabela de especificações do comprador
O que verificar antes de aprovar uma folha de gravação ABS
| Ponto de seleção | Por que isso importa | O que o comprador deve confirmar |
|---|---|---|
| Rota de processamento | A folha de gravação padrão LYSHIRE ABS destina-se ao processamento mecânico. | Gravação CNC ou rotativa, além de quaisquer etapas de fresagem, perfuração, corte ou corte. |
| Cores do rosto e do núcleo | O núcleo revelado cria a legenda, símbolo ou contraste de código finalizado. | Combinação exata de face/núcleo, superfície fosca ou brilhante e uma amostra de cor física aprovada. |
| Construção facial e profundidade de gravação | O texto fino precisa de uma camada de face controlada e de uma remoção superficial e repetível. | Tamanho de caractere necessário, largura de linha, tipo de cortador e resultado de gravação de amostra. |
| Espessura total da folha | A espessura afeta a rigidez, a aparência da aresta, a qualidade do furo e a configuração da máquina. | Espessura nominal, tolerância e se são necessárias folhas inteiras, blanks ou peças acabadas. |
| Planicidade e consistência | Uma folha que se levanta ou varia em espessura pode produzir profundidade irregular e revelação de cores incompleta. | Método de fixação, área útil, consistência do lote e requisitos de inspeção. |
| Fabricação | Muitas peças de identificação precisam de mais do que gravação. | Dimensões acabadas, furos, ranhuras, raio de canto, chanfro, formato especial e acabamento de aresta. |
| Método de montagem | Adesivos, parafusos, rebites e acessórios impõem diferentes requisitos de design. | Posição do furo, suporte adesivo, substrato alvo, textura da superfície e geometria de instalação. |
| Ambiente de serviço | Nem todas as cores e acabamentos ABS devem ter desempenho idêntico em ambientes externos, UV, térmicos ou químicos. | Localização interna/externa, exposição, agentes de limpeza, temperatura e vida útil necessária. |
Estrutura de duas camadas
Por que o controle facial é importante para textos pequenos e linhas finas

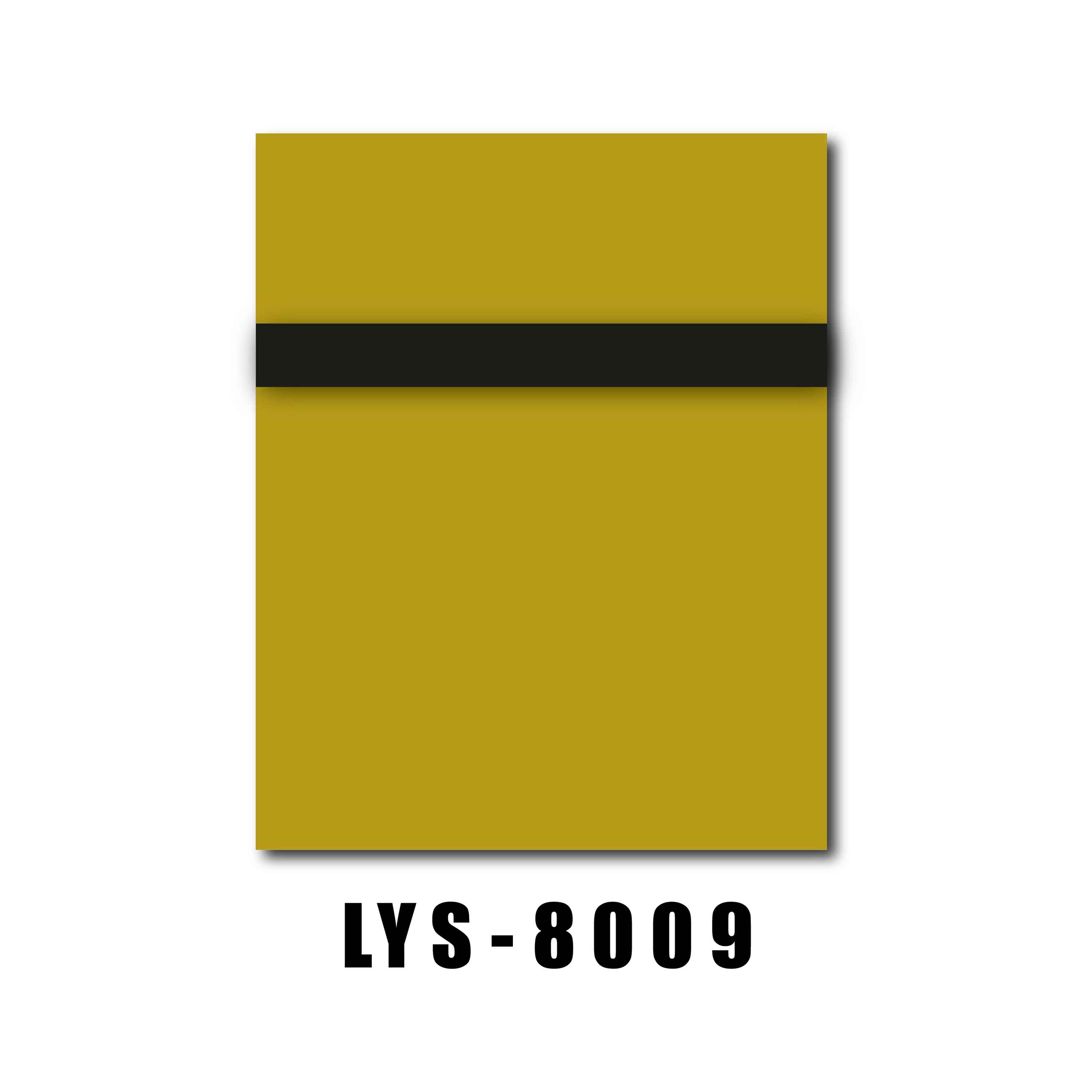

Uma folha de gravação ABS de duas camadas usa uma cor de face fina sobre um núcleo contrastante contínuo. A gravação mecânica remove a face em áreas selecionadas, deixando informações recuadas na cor central. A qualidade final depende da relação entre a construção da face, geometria da fresa, arte e controle de profundidade.
Se a ferramenta for muito rasa, alguma cor da face poderá permanecer e o contraste ficará incompleto. Se for desnecessariamente profundo, os caracteres finos podem aumentar, os contadores pequenos podem fechar e o tempo de produção pode aumentar. Uma amostra deve, portanto, ser gravada com o cortador pretendido, o tamanho do caractere e a arte antes de um pedido de volume ser liberado.
Para uma comparação mais ampla de construções de duas camadas, três camadas, frente e verso e gravação reversa, revise oSistema de estrutura de folha de gravação LYSHIRE.
Não selecione apenas pela cor
Duas folhas podem parecer semelhantes ao usar polímeros, construções de tampas ou rotas de processamento aprovadas diferentes. A compatibilidade deve vir da especificação exata do fornecedor e de um teste de máquina controlado – e não da aparência, de um rótulo genérico de “plástico” ou de um teste de queima improvisado.
Configuração CNC e Rotativa
Uma sequência prática de teste de amostra
- Proteja a folha:use um spoiler plano, mesa de vácuo ou acessório adequado para que a superfície de gravação permaneça nivelada.
- Selecione o cortador:combine um cortador em V afiado, um cortador paralelo ou uma ferramenta de fresagem com a largura de linha, detalhes de canto e perfil de corte necessários.
- Defina uma primeira passagem superficial:remova apenas o material da face suficiente para obter uma revelação limpa e contínua da cor do núcleo.
- Inspecione detalhes e qualidade da borda:verifique pequenos textos, furos, cantos internos, rebarbas, lascas e a superfície posterior.
- Ajuste gradualmente:refine a profundidade, a velocidade do fuso e a taxa de avanço de acordo com a máquina, cortador, folha e arte.
- Registre a configuração aprovada:mantenha o código do produto, lote, ferramenta, profundidade e parâmetros da máquina com a amostra aprovada para repetir a produção.
Não existe um parâmetro universal adequado a todas as fresadoras CNC ou gravadoras rotativas. O diâmetro da ferramenta, a nitidez, as características do fuso, a fixação e o acabamento desejado afetam o resultado. A extração eficaz de cavacos ou poeira e as instruções de segurança do fabricante da máquina devem ser seguidas.
Ajuste de aplicação

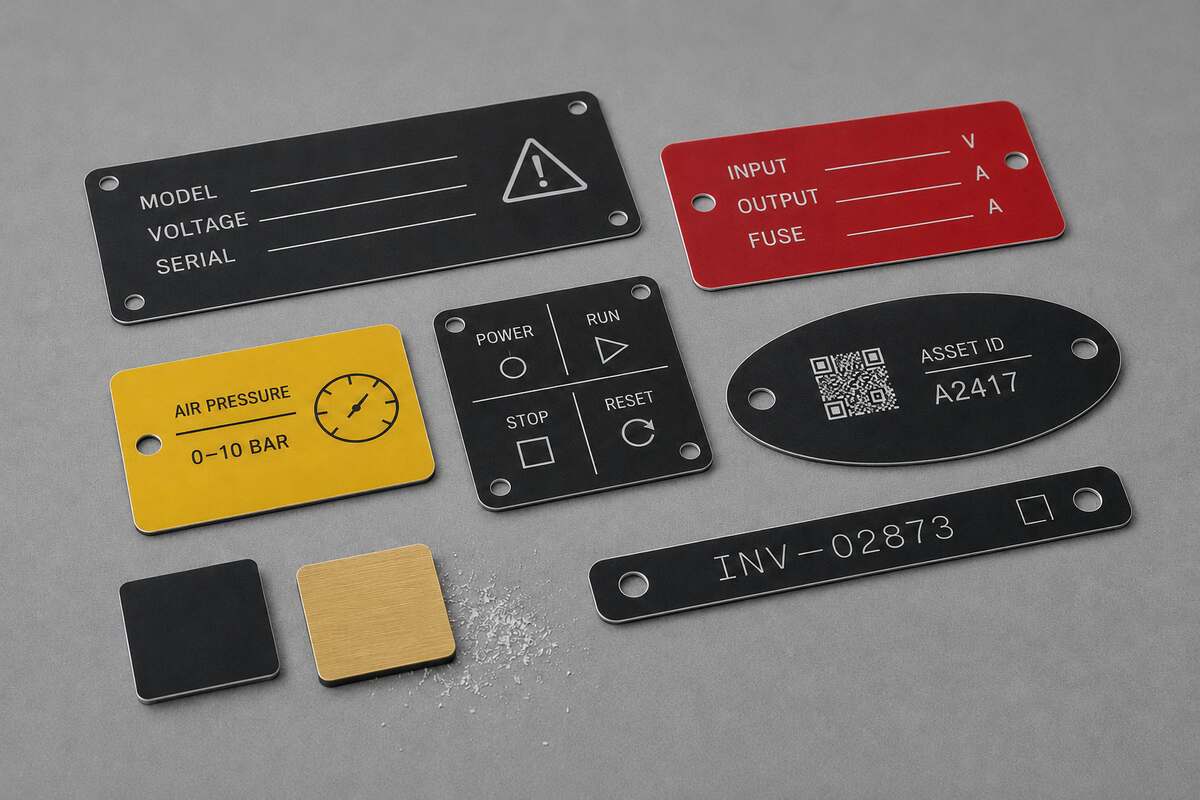

Onde o plástico de gravação ABS é comumente usado
| Aplicativo | Informações típicas | Especificação importante |
|---|---|---|
| Legenda do painel de controle | Função de comutação, referência de circuito, ON/OFF ou instruções de operação | Clareza de texto pequeno, dimensões, posições dos furos e método de montagem |
| Placa de identificação do equipamento | Modelo, tensão, número de série ou informações de serviço | Contraste, dados variáveis, tamanho final e desenho de fabricação |
| Etiqueta de válvula, cabo ou tubulação | Número de identificação, direção ou referência do sistema | Design de furo/ranhura, abrasão, ambiente e método de fixação |
| Sinal de instalação interna | Identificação de sala, instrução, direção ou área restrita | Visualização de distância, sistema de cores, superfície de instalação e regras de projeto aplicáveis |
| Distintivo, prêmio ou placa de exibição | Nome, cargo, departamento ou texto de reconhecimento | Acabamento de superfície, qualidade de borda, aprovação de acessórios e aparência |
A gravação de plástico é um material de identificação e não automaticamente um componente de isolamento elétrico, certificação de segurança ou sistema de sinalização regulatória. Qualquer aplicação regulamentada deve ser avaliada em relação aos requisitos completos do projeto do comprador.
Limite do Processo
Folhas de laser LYSHIRE ABS e CO2 padrão são rotas separadas
A folha de gravação padrão baseada em ABS da LYSHIRE é especificada para processamento CNC e rotativo. Para gravação ou corte a laser CO2, a LYSHIRE normalmente recomenda sua configuração separada de laser à base de PMMA/acrílico. Manter as duas rotas de produtos distintas dá aos compradores uma base mais clara para testes de máquinas e pedidos repetidos.
Os fornecedores da indústria podem oferecer produtos individuais contendo ABS que foram testados para mais de um método de processamento. Isso não torna todas as folhas de ABS compatíveis com laser. Os compradores devem seguir os dados do produto exato, em vez de estender a aprovação de um fornecedor a uma folha não identificada.
Para projetos de laser, consulteFolhas de gravação a laser LYSHIRE. Para recursos CNC/rotativos e opções de peças acabadas, revise oSistema de processo LYSHIRE.
O uso externo requer confirmação separada
Muitos laminados de gravação ABS no mercado são posicionados principalmente para uso interno. Se um projeto envolver luz solar, clima, calor, umidade ou produtos químicos, forneça as condições de exposição e aprove uma estrutura testada. Não deduza o desempenho externo pela cor ou espessura.
Solução de problemas
O que os resultados comuns de gravação mecânica geralmente indicam
| Revelação da cor central incompleta ou irregular | Verifique o nivelamento da folha, a fixação, o nível da superfície, a variação da face e se a profundidade de gravação é muito rasa. |
| O texto fino fica muito largo | O ângulo do cortador ou a largura da ponta podem ser muito grandes ou a ferramenta pode estar cortando mais profundamente do que o necessário. |
| Borda áspera, lascada ou difusa | Inspecione a nitidez da ferramenta, o avanço, a velocidade do fuso, a remoção de cavacos, o suporte da folha e se a fresa é adequada para a operação. |
| Borda derretida ou acúmulo de plástico | A entrada de calor ou a evacuação de cavacos podem ser inadequadas. Revise a ferramenta, velocidade, avanço e extração de pó. |
| Levantamentos de chapa durante o roteamento | Melhore a cobertura ou fixação do vácuo, reduza as áreas sem suporte e confirme se a chapa está plana antes da usinagem. |
| Pedidos repetidos mostram uma aparência diferente | Confirme o código do produto, as cores da face/núcleo, o acabamento, a espessura, o lote e a amostra aprovada retida antes do processamento. |
Lista de verificação de RFQ
Informações para enviar LYSHIRE para uma cotação de folha de gravação ABS
- Máquina e processo:Fresadora CNC, gravadora rotativa e quaisquer etapas de corte, perfuração ou acabamento.
- Cores da face/núcleo:combinação de cores necessária, acabamento superficial e referência aprovada, se disponível.
- Dimensões:tamanho da folha inteira ou da peça acabada, espessura nominal e quantidade.
- Arte:Arquivo CAD, AI ou PDF, tamanho mínimo de caracteres, largura de linha e dados fixos ou variáveis.
- Fabricação:furos, ranhuras, raio de canto, chanfro, formatos especiais e requisitos de aresta.
- Montagem:suporte adesivo, parafusos, rebites, acessório de crachá ou outro sistema.
- Ambiente:localização interna/externa, UV, temperatura, umidade, produtos químicos e método de limpeza.
- Aprovação:amostra física, teste de máquina, padrão de cores e qualquer requisito de inspeção do cliente.
- Dados comerciais:país de destino, requisitos de embalagem e cronograma de entrega.
Perguntas frequentes
Perguntas frequentes sobre folha de gravação ABS
Para quais máquinas as folhas de gravação ABS padrão LYSHIRE foram projetadas?
Eles são projetados principalmente para fresamento CNC e gravação rotativa, juntamente com fabricação mecânica compatível, como perfuração, corte ou corte. A ferramenta e configuração exatas devem ser aprovadas com uma amostra.
A folha de gravação LYSHIRE ABS padrão pode ser usada com um laser de CO2?
Não deve ser tratado como o material de laser CO2 padrão da LYSHIRE. Para trabalhos com CO2, selecione a folha separada de gravação a laser à base de PMMA/acrílico. Sempre confirme a aprovação do processamento para o produto exato, em vez de generalizar a partir do nome do polímero.
Qual a profundidade que uma folha de gravação ABS deve ser gravada?
Grave apenas na profundidade suficiente para remover o rosto de forma limpa e revelar o núcleo contrastante contínuo. A profundidade correta depende da construção do produto, cortador, tamanho do caractere e máquina, portanto é necessária uma amostra controlada.
O plástico gravado em ABS pode ser perfurado e cortado no formato certo?
Sim. As folhas de gravação em ABS adequadas podem ser fresadas, perfuradas, serradas, cortadas e fabricadas em furos, ranhuras, cantos arredondados ou formatos especiais. A qualidade final depende dos requisitos de ferramenta, suporte e desenho.
Cada folha de gravação ABS é adequada para uso externo?
Não. O desempenho externo, UV, climático, térmico e químico varia de acordo com o produto e o acabamento. Os compradores devem fornecer as condições reais de serviço e aprovar uma estrutura testada em vez de presumir que o ABS por si só garante durabilidade ao ar livre.
O que deve ser incluído em uma consulta de folha de gravação ABS?
Forneça a máquina, processo, cores de face/núcleo, acabamento, espessura, folha ou tamanho acabado, quantidade, arte, fabricação, método de montagem, ambiente de serviço, país de destino e requisitos de amostra.
Revisão de materiais e amostras
Confirme a estrutura ABS em sua máquina CNC ou rotativa
Envie à LYSHIRE seu tipo de máquina, arte, estrutura de cores, dimensões, espessura, fabricação, método de montagem e ambiente de serviço. Nossa equipe pode recomendar a rota apropriada da folha de gravação em ABS e preparar amostras, folhas completas, peças cortadas ou peças de identificação acabadas para projetos B2B qualificados.
